TY200 超声波测厚仪

TY200 超声波测厚仪

  • 测量范围0.75mm—300mm(钢,取决于探头)
  • 分辨率0.1mm/0.01mm可选

测量硬质材料厚度的高精度仪器。 带数据上传功能,整理测试结果更规范。 高分辨率0.01mm测试。

1、精度高,测量准;

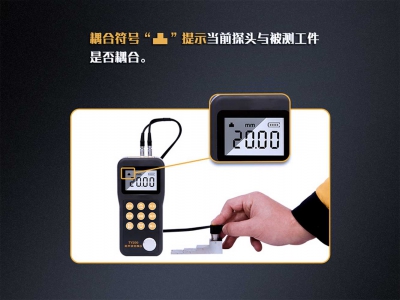

2、耦合状态提示:耦合符号提示当前探头与被测件是否耦合;

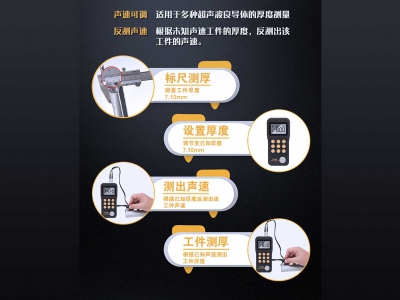

3、声速可调/反测声速:

(1)声速可调:适用于多种超声波良导体的厚度测量;

(2)反测声速:根据未知声速物件的厚度,反测出该物件的声速;

4、背光功能:2种背光模式:常亮(ON);常灭(OFF);

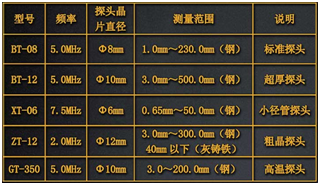

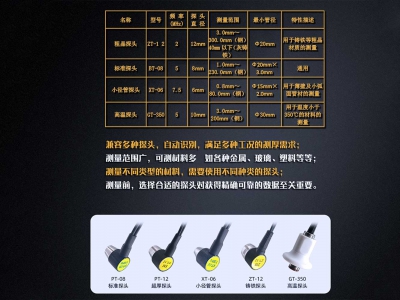

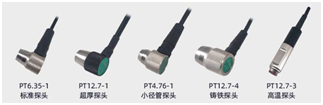

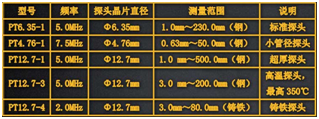

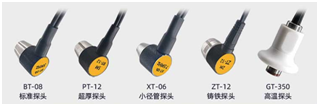

5、探头选择:

(1)兼容多种探头,自动识别,满足多种工况的测厚需求;

(2)该仪器测量范围广,可测材料多,如各种金属、玻璃、塑料等等;

(3)测量不同类型的材料,需要使用不同种类的探头;

(4)测量前,选择合适的探头对获得精确可靠的数据至关重要;

6、工作模式:

(1)单点测厚模式:单点测量时每秒钟4次;

(2)扫描测厚模式:扫描模式每秒钟10次;

7、公制/英制一键转换;

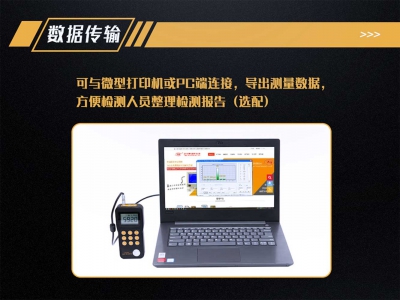

8、通讯接口:可与微型打印机或PC端连接,导出测量数据,方便检测人员整理检测报告;

9、电量指示:有剩余电量指示功能,可实时显示电池剩余电量;具有自动休眠、自动关机等节电功能;

10、适用环境:适用于恶劣的操作环境,抗振动、冲击和电磁干扰;



一、技术参数:

1、显示方法:高对比度的段码液晶显示,高亮度EL背光;

2、测量范围:0.75mm—300mm(钢,取决于探头);

3、声速范围:1000—9999m/s;

4、分辨率:0.1mm/0.01mm可选;

5、显示值精度:±(0.5%H+0.05)mm,H为被测物实际厚度;

6、测量周期:单点测量时每秒钟4次、扫描模式每秒钟10次;

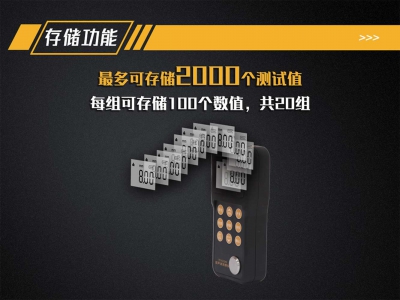

7、存储容量:可存储20组(每组最多100个测量值)厚度测量数据;

8、工作模式:具有单点测厚和扫描测厚两种测厚工作模式;

9、单位制:公制或者英制,公制与英制可自由转换;

10、电源电压:3V(2节AA碱性电池);

11、持续工作时间:大于100h(不开背光时);

12、通讯接口:RS232,可与微型打印机或PC机连接;

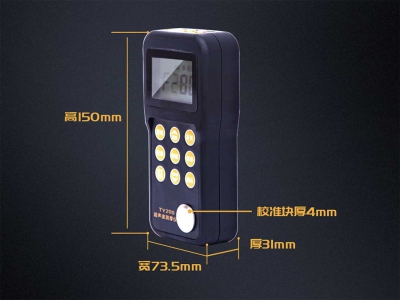

13、外形尺寸:150mm*73.5mm*31mm;

14、整机重量:185g(不含电池)。

二、配置清单:

1、主机1台;

2、标准探头1支;

3、耦合剂1瓶;

4、铝合金仪器箱1个;

5、操作手册、合格证、保修卡1份;

6、AA碱性电池2节。

三、选配:

1、粗晶探头;

3、小径管探头;

4、高温探头。

5、微型打印机1台;

6、打印线缆1条;

7、数据管理软件1套;

8、通讯线缆1条。



●  可应用于测量硬质材料的厚度,如:钢铁、不锈钢、铝、铜、铬合金等金属材料,及塑料、橡胶、陶瓷、玻璃等非金属。

●  对生产设备中各种管道和压力容器进行监测,检测它们在使用过程中受腐蚀后的减薄程度。

●  该仪器广泛应用于石油、化工、电力、锅炉、冶金、造船、航空、航天等各个领域。



技术支持1:0592-3195306 / 18060926989
联 系 人:练经理


技术支持2:0592-3195308 / 18050108768

联 系 人:彭经理


厦门天研仪器超声波测厚仪主要参数对比

   项目

型号

测量范围(mm)

最大

分辨率

耦合状态提示

防水、防摔

穿透镀层

屏幕

多样显示

英国进口M5-C3

1.0-250mm

0.01mm

精准百分比提示

1.2m高防摔,耐水压水深30m

可穿透20mm的涂镀层后测试

双彩屏图形显示

可图形显示被测材料断面和超声波A型信号

TY500

0.63-500mm

0.01mm

信号强度条提示

六键防水防油

单色单屏

TY300

0.63-500mm

0.01mm

信号强度条提示

单色单屏

TY200

0.75-300mm

0.01mm

图形简易提示

单色单屏

TY100

0.8-300mm

0.1mm

图形简易提示

单色单屏

TY390

0.65-500mm

0.01mm

信号强度条提示

单色单屏

个别参数解释

一、分辨率

TY100以外的仪器都能精确测试到小数点后两位,以符合最新标准精度。

二、耦合状态提示

耦合状态指的是与材料接触完好与否的状态,与材料的耦合状态越好测试数据就越精准。M5-C3TY500TY300的仪器都能精准的显示耦合程度,已确保测试数据的精准度。

三、穿透镀层

M5-C3可通过更换不同的探头达到最大穿透20mm涂镀层进行准确测厚,无需校零。这也是M5-C3和国内其他测厚仪最大的区别。

四、多样显示

M5-C3带有B扫描模式,可显示被测材料的断面,常用于显示被测材料底面的轮廓,以便于判断被测材料厚度是否可信。另带有A扫描模式,可直接显示超声波A型信号,通过图形信号显示可判断测试结果是否可靠准确。


 五、数据处理

M5-C3可通过内置SD卡进行大量的数据存储,并可以通过USB数据接口连接电脑进行数据传输。还可通过连接电脑自动更新操作程序。TY200可内部存储1000组数据,通过选配功能也可以连接电脑进行数据传输整理。

六、产品尺寸

所有型号都能戴在手腕上进行工作,TY500尺寸为116mm*63.5mm*31mmTY100/200/300尺寸为150mm*73.5mm*31mm。而手腕式超声波测厚仪TY390尺寸仅为97mm*63mm*27mm,因此更适合戴在手腕上进行简易测试。

七、测试探头

为了适应客户的测试要求,根据被测材料大小、种类我们准备了各种相对应的探头,详细请咨询各区域经理。
