TX-300A智能金属导体电阻率仪

TX-300A智能金属导体电阻率仪

  • 测量范围电阻:0.1µΩ~150Ω;点阻率:0.01µΩ·m~2.5µΩ·m
  • 分辨率0.1µΩ
  • 材料最大测试范围测量线材直径φ0.1mm~φ10mm或管材100mm²
  • 资料下载
  • Information Download

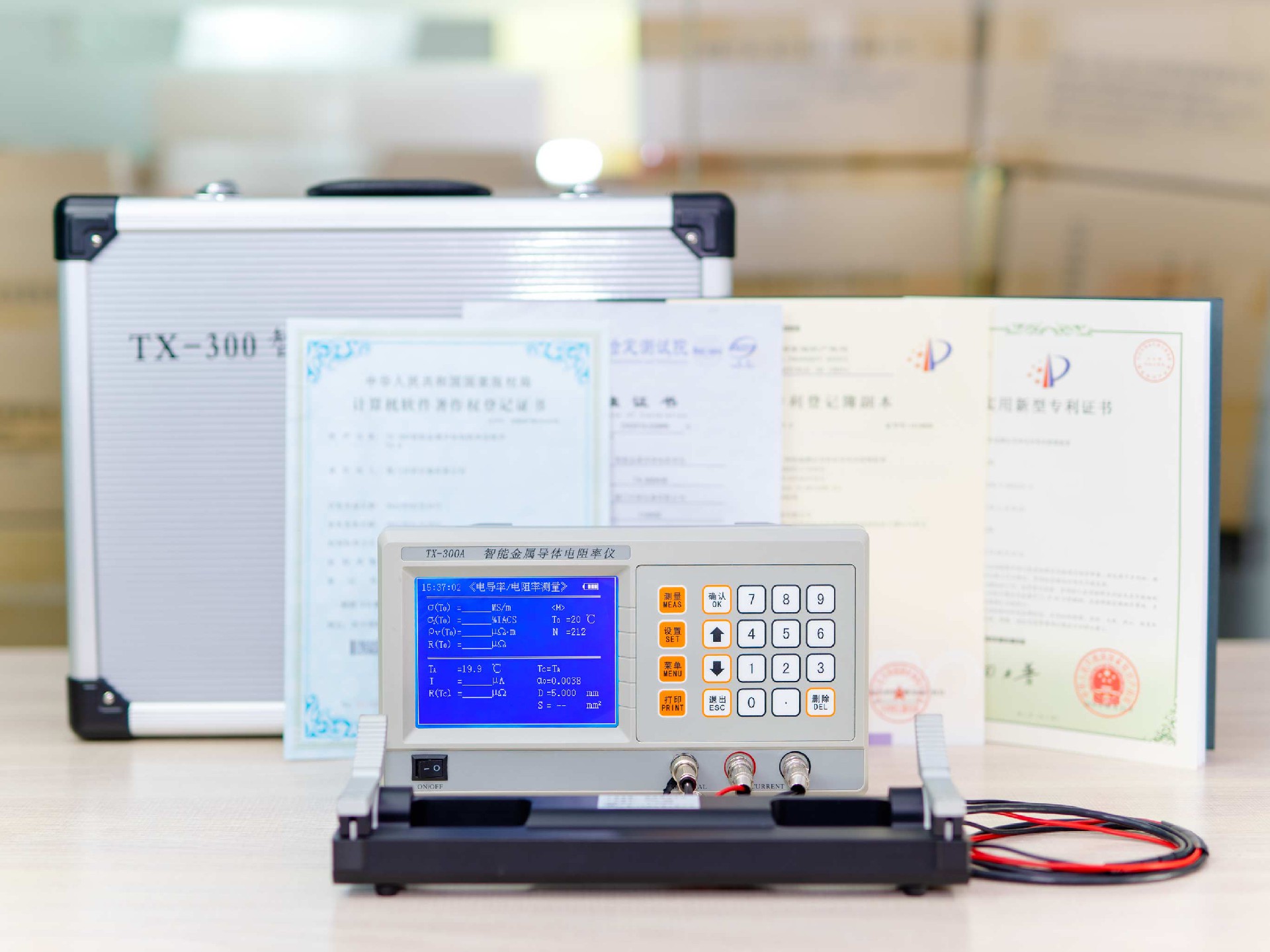

TX-300A智能金属导线电阻率测量仪,是我公司推出的专利产品,国内外唯一能便携全自动测量导线、棒材电阻率、电导率等参数高性能检测仪器。

●  用于测量φ0.1-φ10mm线、棒材、绞合线的电导率、电阻率、米电阻及电机、变压器等直流电阻

●  集先进电子技术、单片机技术、自动检测技术于一体、自动化功能强,操作简单;

●  仅按一次键,所有测量数值即可获得,无需任何计算,适合于连续、快速、准确检测;

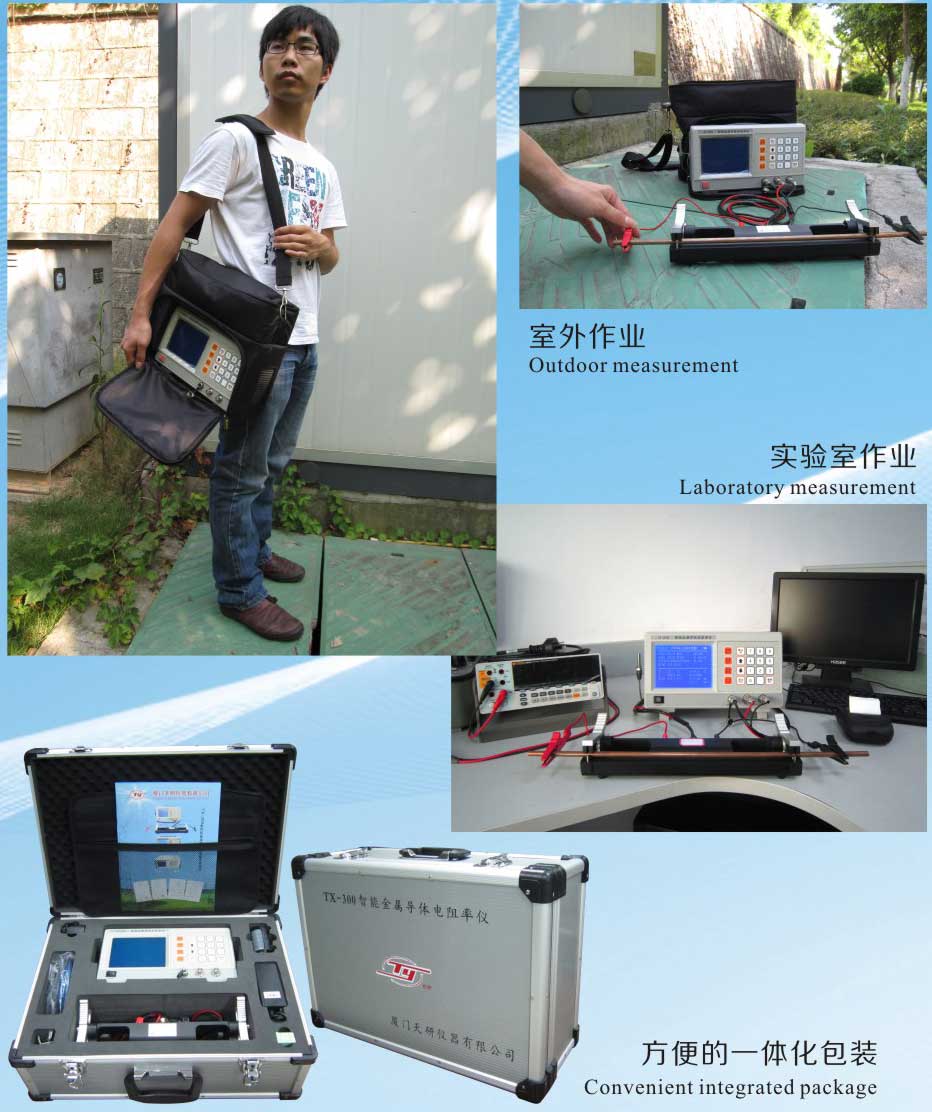

●  电池供电设计,体积小,容易携带,适用于现场及野外使用;

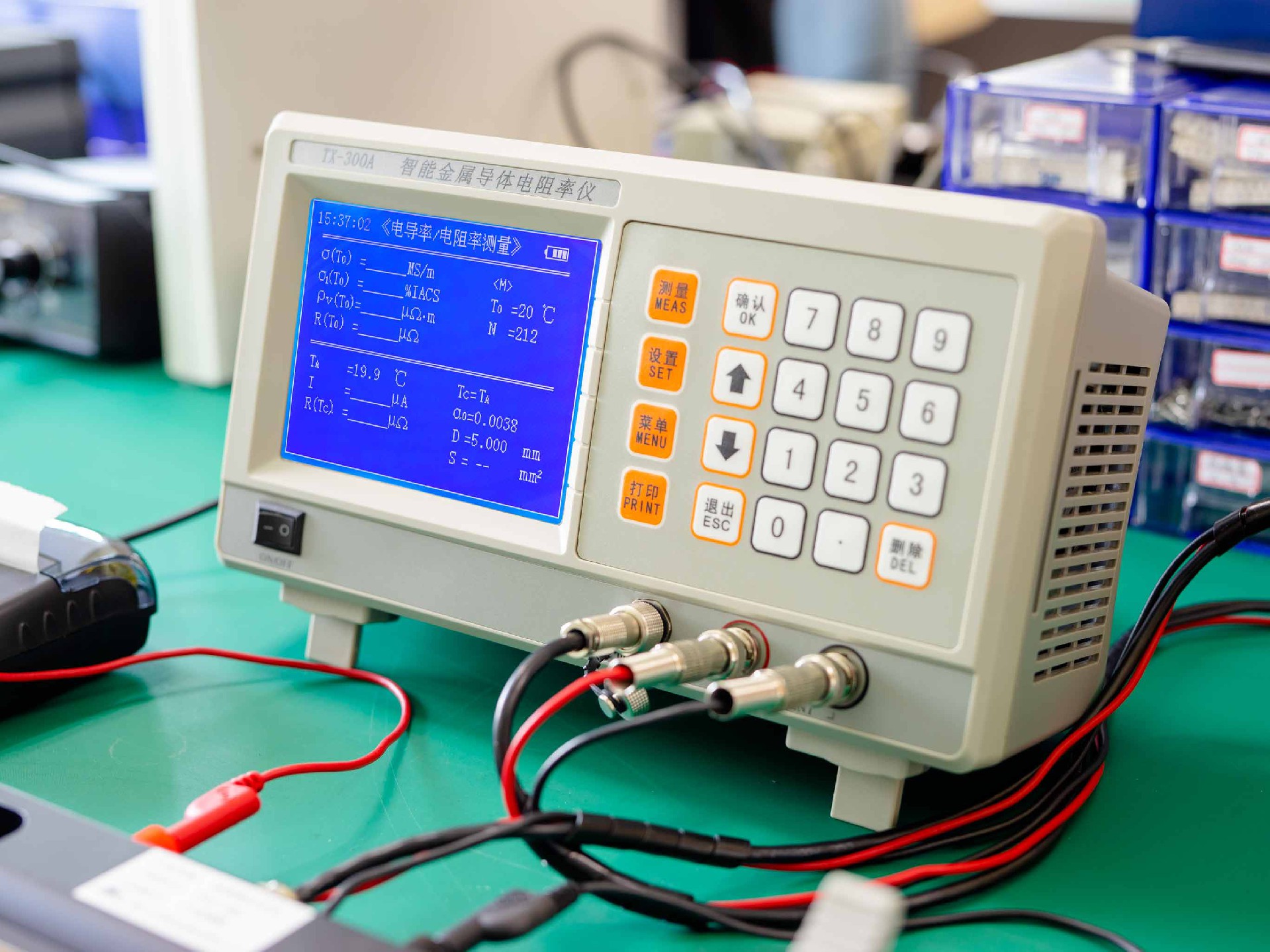

●  大屏幕,大字体,可同时显示电阻率、电导率、电阻等测量值及温度,测试电流、温度补偿系数等辅助参数,非常直观;

●  一机多用,拥有3种测量界面,既导体电阻率、电导率测量界面,导线综合参数测量界面;

●  每次测量,具有自动选定恒流电流,自动电流换向,自动零点校正,克服热电压到线电阻引起的误差,保证每次测量值的精确性;

●  仪器自带环境温度传感器及内设有多种材料温度系数供选择,完成温度自动补偿;

●  可选配系列校准电阻,搭配相关软件,方便地实现仪器自动校准;

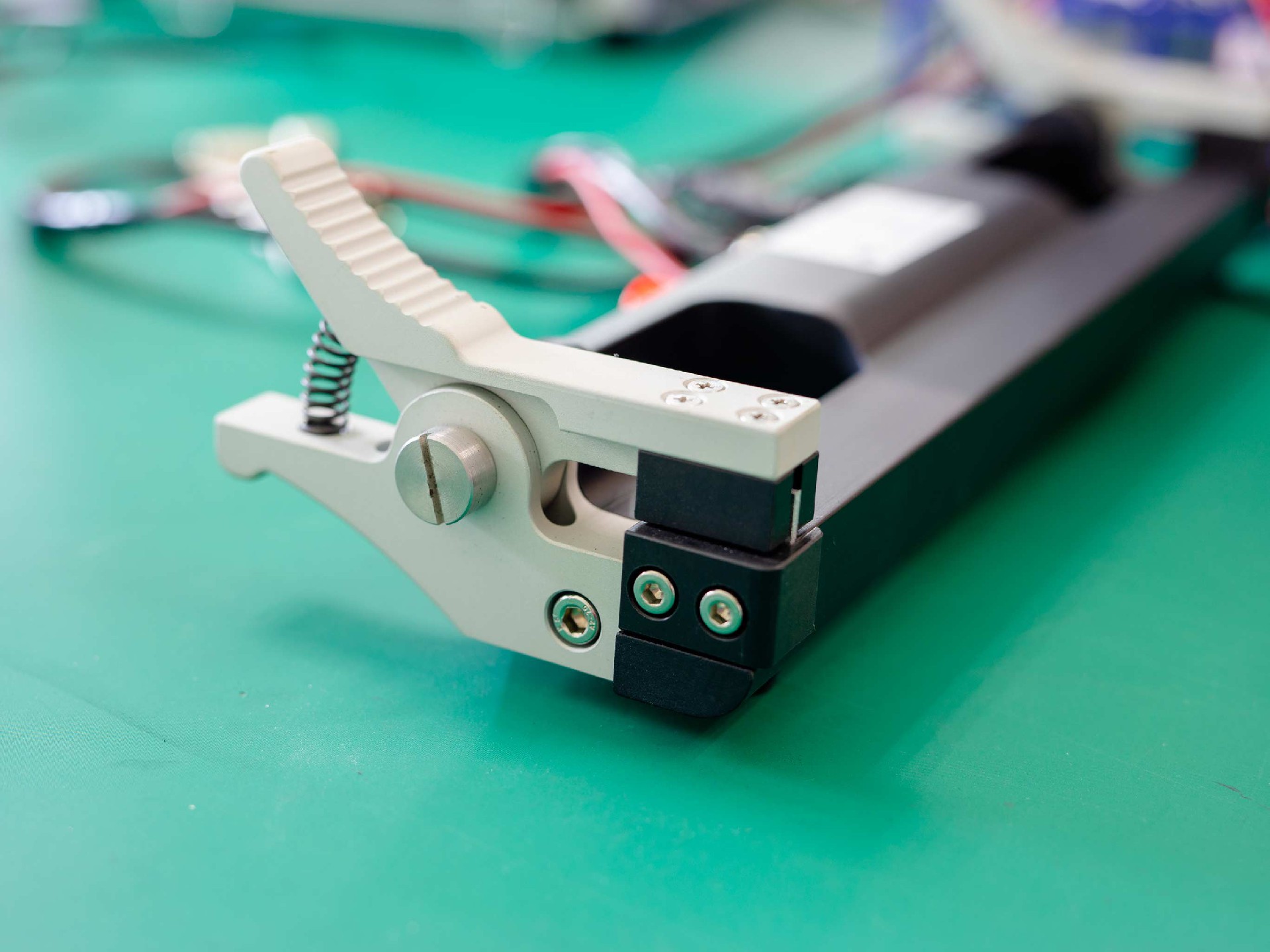

●  独特的携带式四端子测试夹具,适用于对不同材料,不同规格的线材或棒材快速测量;

●  内置有数据存储器,可记录保存1000组测量数据及测量参数,连接上位计机生成完整报告。


    参数值

    项目名称

    电阻率

    电导率

    电阻

    测量范围

    0.01µΩ·m~2.5µΩ·m

    0.4MS/m~100MS/m

    0.69%IACS~172%IACS

    0.1µΩ~150Ω

    分辨率

    10-4~10-6µΩ·m

    0.01~0.001%IACS

    0.1µΩ(I=1A)

    精度

    ±0.25%

    ±0.25%

    200µΩ~150Ω:±0.15%

    温度测量

    -10℃~+55℃     精度±0.2℃(0℃~+40℃)

    仪器内部恒流电流

    16µA档~1A档(依据测量要求仪器自动选择)

    线缆测试夹具

    配TXJ-300(300mm)便携测试夹具,测量线材直径φ0.1mm~φ10mm

    自动温度补偿

    测量值自动矫正为20℃时数值

    线缆测量项目

    实心导体电阻率ρv、电导率σ、电阻R、单位长度电阻Rl、质量电阻率ρm

    打印输出数据

    日期、时间、温度修正系数α、导线规格、导体和线缆的各项测量数值

    正常工作环境

    温度0℃~+40℃  相对湿度0~80%

    显示

    大屏幕液晶,可同时显示多项测量参数,带背光

    供电

    7Ah/7.4V充电锂电池。电池单独供电,平均工作时间超过15小时

    内部存储器

    可保存1000组测量数据

    PC机通讯方式

    RS232串口

    重量

    主机:2.2Kg         便携测试夹具:1Kg

    主机尺寸

    285(W)*158(H)*120(D)

    主机外壳

    抗冲击工程塑料

    包装及防护

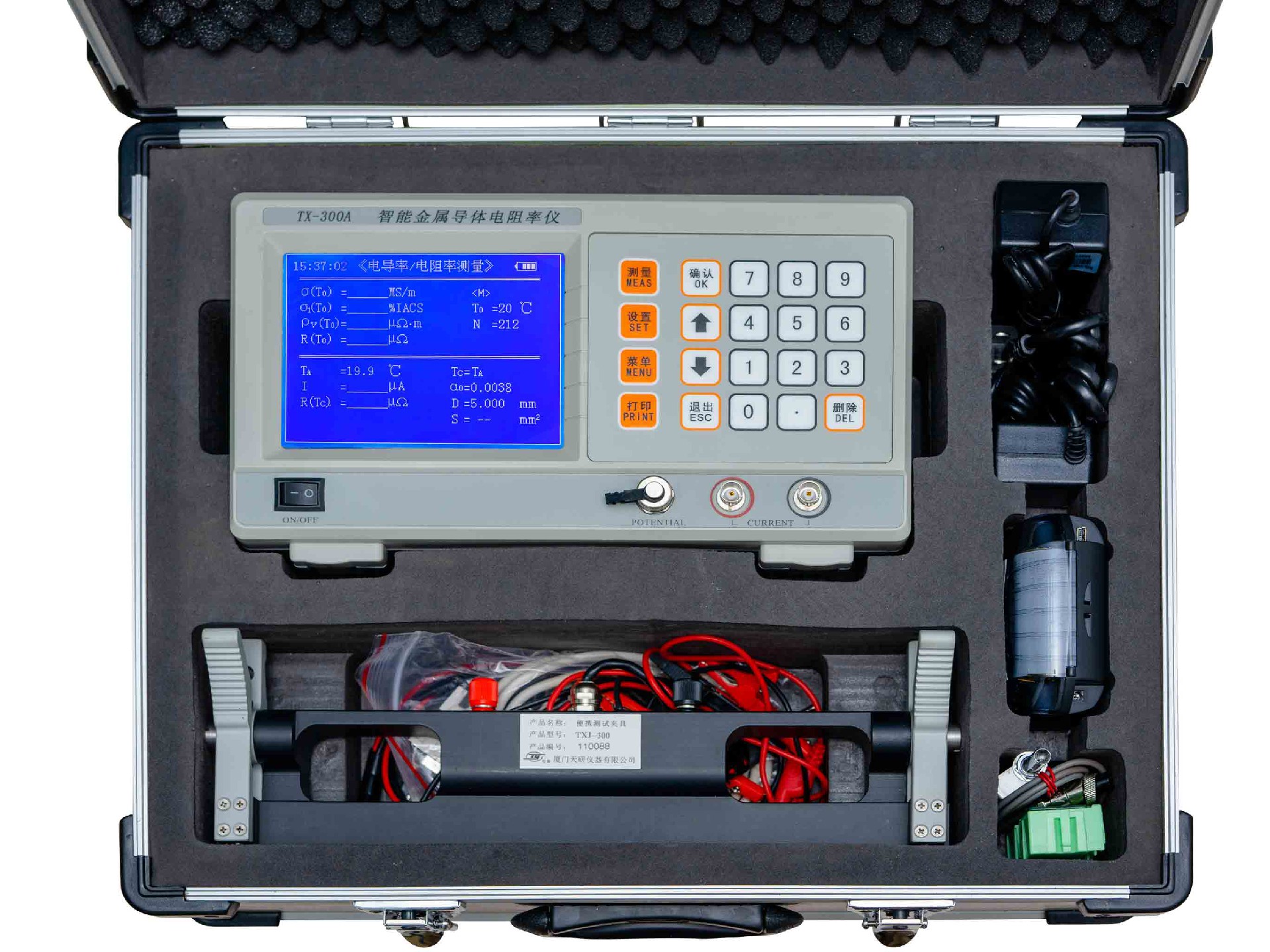

    内装主机、测试架、充电器、通讯电缆、校正电阻、操作手册、微型打印机




●  电线电缆导电性能测量

●  棒材、管材、异型材金属导电性能测量

●  金属材料研究

●  生产车间分拣材料


金属导体电阻率仪技术支持1:0592-3195306 / 18050108768

联 系 人:吕工


金属导体电阻率仪技术支持2:0592-3195308 / 18060926989

联 系 人:练工


TX-300/1000系列金属导体电阻率仪主要指标比较

仪器是决定最大测量直径、测量项目、分辨率、可配夹具等。而能夹多大线径的材料,和比较适用什么类型的材料是根据夹具来定的。

仪器对比表:

参数值项目名称

电阻

分辨率

测量项目

可选夹具

TX-300A

0.1µΩ~150Ω

0.1µΩ(I=1A)

电阻率、电导率、电阻、单位长度电阻(米电阻)、质量电阻率

带TXJ-300,不可选其他夹具

TX-300B

0.1µΩ~150Ω

0.1µΩ(I=1A)

电阻率、电导率、电阻、单位长度电阻(米电阻)、质量电阻率、公里电阻

TXJ-300

TXJ-150

TXJ-240

TX-1000A



0.01µΩ~150Ω

0.01µΩ(I=10A)

电阻率、电导率、电阻、单位长度电阻(米电阻)

TXJ-300以外的所有夹具

TX-1000B



0.01µΩ~150Ω

0.01µΩ(I=10A)

电阻、单位长度电阻(米电阻)、公里电阻

TXJ-300以外的所有夹具

夹具对比表:

参数值  项目名称

夹具长度

测量项目

TXJ-300

300mm

¢0.1mm-10mm线 、棒、最大截面积100mm²

TXJ-150

1000mm

¢1mm-14mm线、棒、最大截面积150mm²

TXJ-240

¢1mm-18mm线、棒、绞合线、最大截面积240mm²

TXJ-630

¢1mm-28mm线、棒、绞合线、最大截面积630mm²

TXJ-1200

¢1mm-39mm线、棒、绞合线、最大截面积1200mm²

TXJ-1500B

¢1mm-44mm线、棒、绞合线,带高精度温度传感器、最大截面积1500mm²

TXJ-1500B1

¢1mm-44mm线、棒、绞合线,带多个高精度导体温度传感器和导体保温系统、最大截面积1500mm²



简要说明:



TX-300A:默认配300mm夹具,无法匹配其他夹具,测量线径0.1~10mm的材料,便携式容易携带,适合室内外使用,野外及现场测试。



TX-300B:可以选配300mm夹具和普通一米夹具,与TX-300A型相比,能测量参数多了一个公里电阻。



TX-1000A:可选配所有一米夹具,最大能测到φ44mm的材料。和300系列相比1000系列的测量范围更广分辨率更高,最小能测到0.01μΩ。多了1000A2/B/B1型夹具可选配,能测1~44mm的材料。



TX-1000B:可选配所有一米夹具,基本性能与1000A型相同,只是测量项目不同,少了导体电阻率、电导率,多了一个公里电阻,比较适合测试绞线、多股线。
