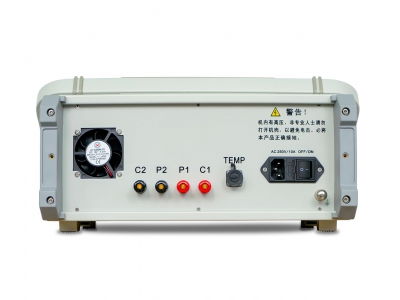

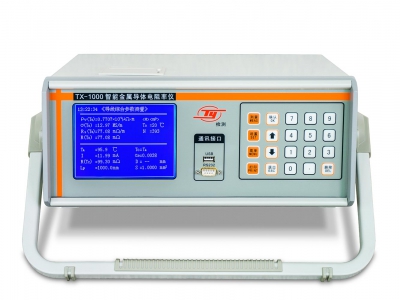

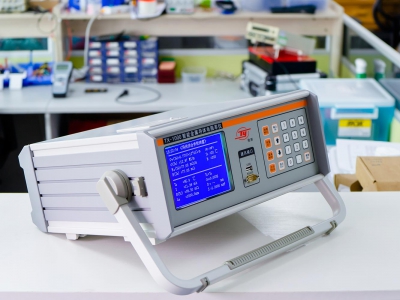

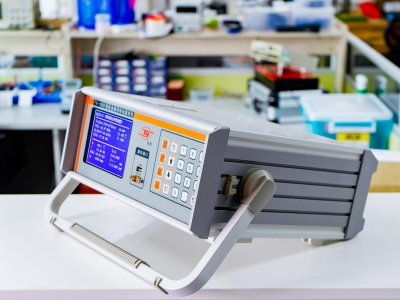

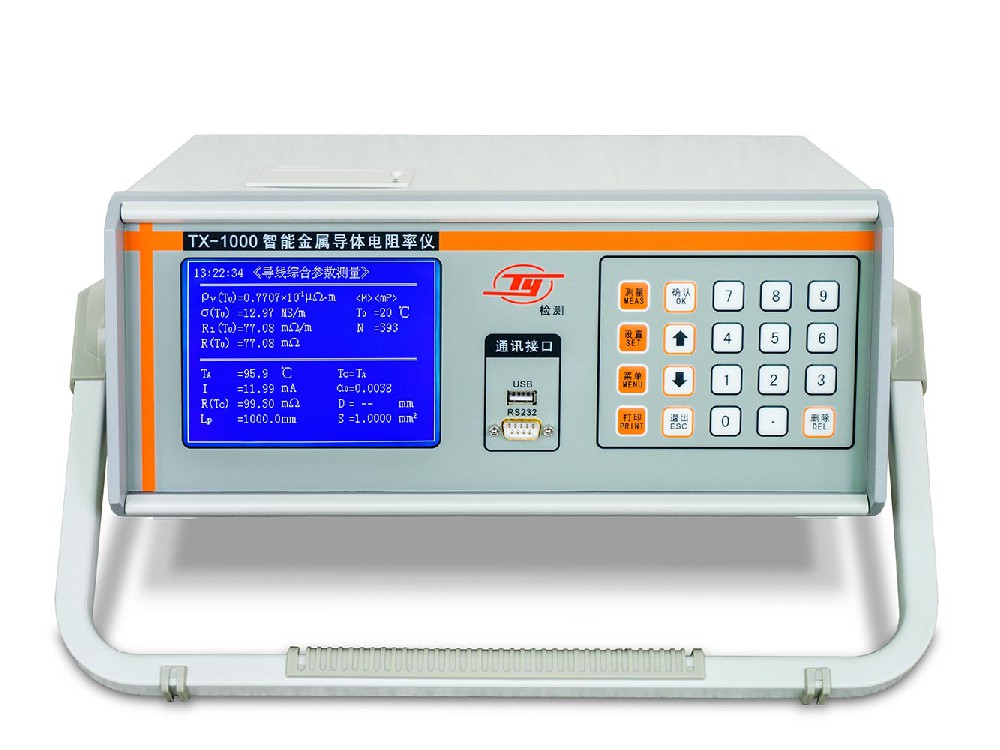

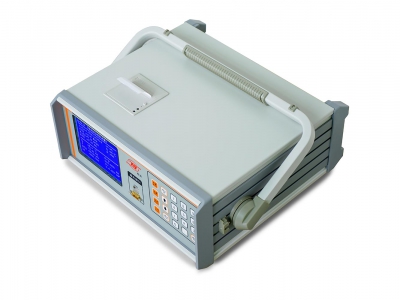

TX-1000B智能电缆电阻仪

TX-1000B智能电缆电阻仪

  • 测量范围电阻:0.01µΩ~150Ω
  • 分辨率0.1~0.001%IACS

TX-1000A、B系列智能金属导线电阻率仪是在TX-300系列智能电阻率仪基础上推出的高分辨率、高精度的台式机型,可用于金属线材、棒材等材料电阻率、电导率测量及绞合电线电缆电阻、米电阻的高精度测量。

·用于测量φ1~φ45mm绞合线、多股电缆的电阻、米电阻、公里电阻及电机、变压器等直流电阻。

·仪器分辨率高达10-8Ω(0.01µΩ),确保了直径高达Ø45mm(截面积高达1589mm2)的金属导线电阻、电导率测量精度。

·配置高精度(±0.1℃ )温度传感器或含高精度导体温感器的测试夹具,大大提高了测量中温度自动补偿的精确度。

·集先进电子技术、单片机技术、自动检测技术于一体、自动化功能强,操作简单

·仅按一次键,所有测量数值即可获得,无需任何计算,适合于连续、快速、准确检测

·交流电及电池供电设计,适用于现场及野外使用

·大屏幕,大字体,可同时显示电缆、米电阻、公里电阻、温度、测试电流、温度补偿系数等辅助参数,非常直观

·每次测量,具有自动选定恒流电流,自动电流换向,自动零点校正,克服热电压到线电阻引起的误差,保证每次测量值的精确性

·可以与所有标准1米测试夹具或非1米测试夹具适配,使用非常灵活。

·可选配系列校准电阻,搭配相关软件,方便的实现仪器自动校准。

·内置有数据存储器,可记录保存1000组测量数据及测量参数,连接上位计算机生成完整报告。


参数值

项目名称

电阻

测量范围

0.01µΩ~150Ω

分辨率

0.01µΩ(I=10A)

精度

100µΩ~150Ω:±0.15%

温度测量

0℃~+55℃     精度±0.1℃(外置或测试夹具上装配的温度传感器)

仪器内部恒流电流

16µA档~10A档(依据测量要求仪器自动选择)

线缆测试夹具

可选配TXJ-300以外的全部测试夹具

自动温度补偿

测量值自动补偿为20℃时数值

线缆测量项目

导体电阻R、单位长度电阻RL(米电阻)、公里电阻



打印输出数据

日期、时间、温度修正系数α、导线规格、导体和线缆的各项测量数值

正常工作环境

温度0℃~+50℃  相对湿度0~80%

显示

大屏幕液晶,可同时显示多项测量参数,带背光

供电

220VAC±10%,5060Hz;功率160W 或12V/10A充电锂电池

内部存储器

可保存1000组测量数据

PC机通讯方式

RS232串口

主机尺寸

350mm(W)*260mm(H)*200mm(D)

主机外壳

铝合金外壳

包装及防护

主机、测试夹具、通讯电缆、校正电阻、操作手册及光盘、嵌入式打印机、充电器、四端电阻测试线夹、温度传感器(外置)





●  电线电缆导电性能测量

●  生产车间分拣材料


金属导体电阻仪技术支持1:0592-3195306 / 18050108768

联 系 人:吕工


金属导体电阻仪技术支持2:0592-3195308 / 18060926989

联 系 人:练工



TX-300/1000系列金属导体电阻率仪主要指标比较

仪器是决定最大测量直径、测量项目、分辨率、可配夹具等。而能夹多大线径的材料,和比较适用什么类型的材料是根据夹具来定的。

仪器对比表:

参数值项目名称

电阻

分辨率

测量项目

可选夹具

TX-300A

0.1µΩ~150Ω

0.1µΩ(I=1A)

电阻率、电导率、电阻、单位长度电阻(米电阻)、质量电阻率

带TXJ-300,不可选其他夹具

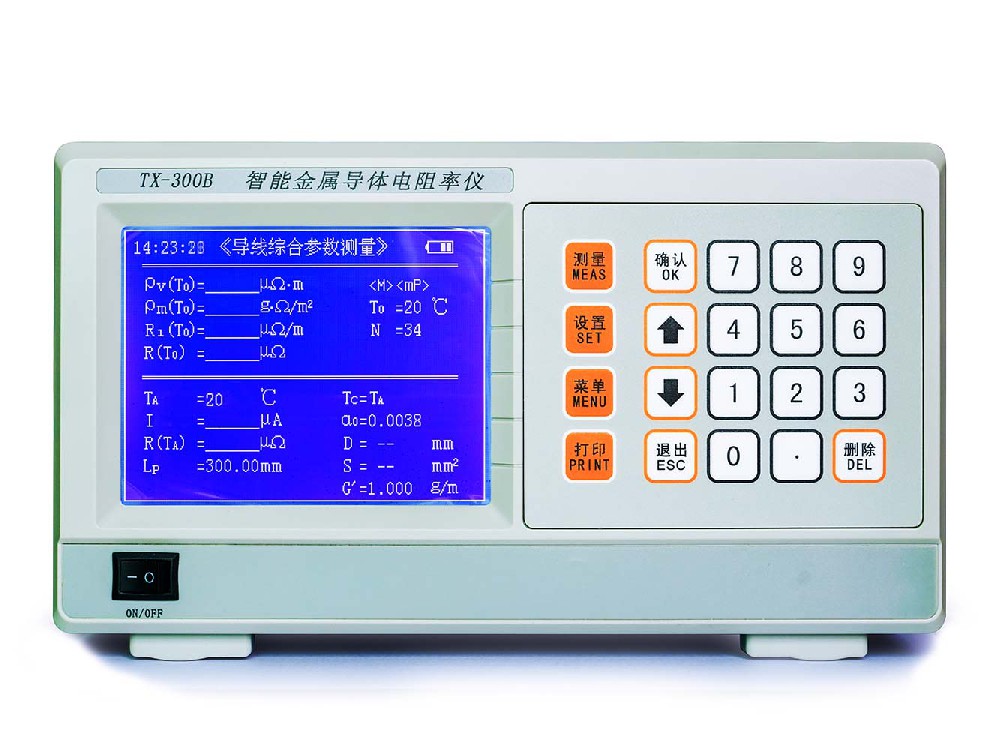

TX-300B

0.1µΩ~150Ω

0.1µΩ(I=1A)

电阻率、电导率、电阻、单位长度电阻(米电阻)、质量电阻率、公里电阻

TXJ-300

TXJ-150

TXJ-240

TX-1000A



0.01µΩ~150Ω

0.01µΩ(I=10A)

电阻率、电导率、电阻、单位长度电阻(米电阻)

TXJ-300以外的所有夹具

TX-1000B



0.01µΩ~150Ω

0.01µΩ(I=10A)

电阻、单位长度电阻(米电阻)、公里电阻

TXJ-300以外的所有夹具

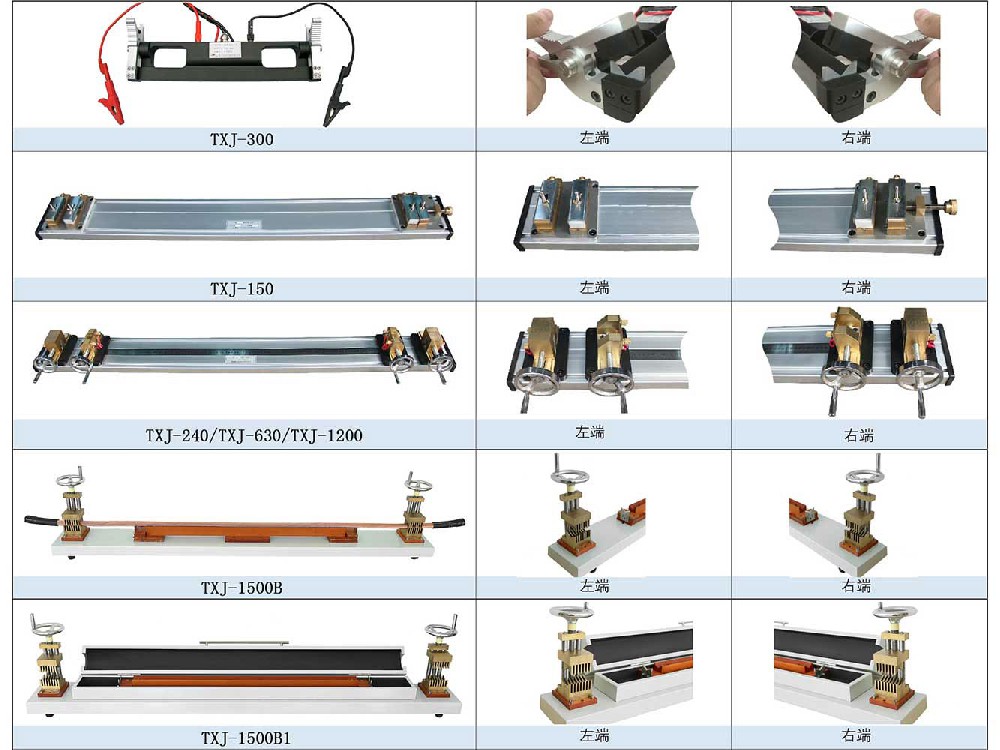

夹具对比表:

参数值  项目名称

夹具长度

测量项目

TXJ-300

300mm

¢0.1mm-10mm线 、棒、最大截面积100mm²

TXJ-150

1000mm

¢1mm-14mm线、棒、最大截面积150mm²

TXJ-240

¢1mm-18mm线、棒、绞合线、最大截面积240mm²

TXJ-630

¢1mm-28mm线、棒、绞合线、最大截面积630mm²

TXJ-1200

¢1mm-39mm线、棒、绞合线、最大截面积1200mm²

TXJ-1500B

¢1mm-44mm线、棒、绞合线,带高精度温度传感器、最大截面积1500mm²

TXJ-1500B1

¢1mm-44mm线、棒、绞合线,带多个高精度导体温度传感器和导体保温系统、最大截面积1500mm²



简要说明:



TX-300A:默认配300mm夹具,无法匹配其他夹具,测量线径0.1~10mm的材料,便携式容易携带,适合室内外使用,野外及现场测试。



TX-300B:可以选配300mm夹具和普通一米夹具,与TX-300A型相比,能测量参数多了一个公里电阻。



TX-1000A:可选配所有一米夹具,最大能测到φ44mm的材料。和300系列相比1000系列的测量范围更广分辨率更高,最小能测到0.01μΩ。多了1000A2/B/B1型夹具可选配,能测1~44mm的材料。



TX-1000B:可选配所有一米夹具,基本性能与1000A型相同,只是测量项目不同,少了导体电阻率、电导率,多了一个公里电阻,比较适合测试绞线、多股线。
